BIPOWER Máquina de inyección con cierre a dos platos



TECNOLOGÍA DE DOS PLATOS HÍBRIDO

Poderosa • Eficiente • Compacta

La serie BIPOWER monta un cierre de dos platos, son máquinas de inyección híbridas disponibles en 1300-1500-2000-2500-2700-3500-4200-5500 y 7000 toneladas de fuerza de cierre. La unidad de inyección tiene un motor eléctrico alterno de carga con capacidades de inyección (g PS) desde 2948 hasta 74900 cm3 (con una unidad de inyección en todos los modelos) e incluso de 102060 hasta 149800 (con dos unidades de inyección en el modelo de 7000 tns). Las máquinas se caracterizan por un diseño modular, de bancada baja de una excelente accesibilidad. Las máquinas BIPOWER tienen la siguiente equipación estándar:

BIPOWER Máquina de inyección con cierre a dos platos

  • Control Can bus totalmente digital
  • Robusto diseño de eficacia probada, rendimiento de confianza
  • Unidad de cierre con generosos pasos entre columnas, con pistones de cierre en el plato móvil para un excelente rendimiento y tiempos de ciclo rápidos
  • Largas carreras de extractor
  • Unidad de inyección con un robusto doble cilindro
  • Motor de carga eléctrico que ahorra energía y permite sobre posición de movimientos para mejorar el ciclo
  • Potente y de fácil manejo control COLUMBIA con un amplio rango de parámetros
  • Servicio remoto wireless AMICO



Especificaciones

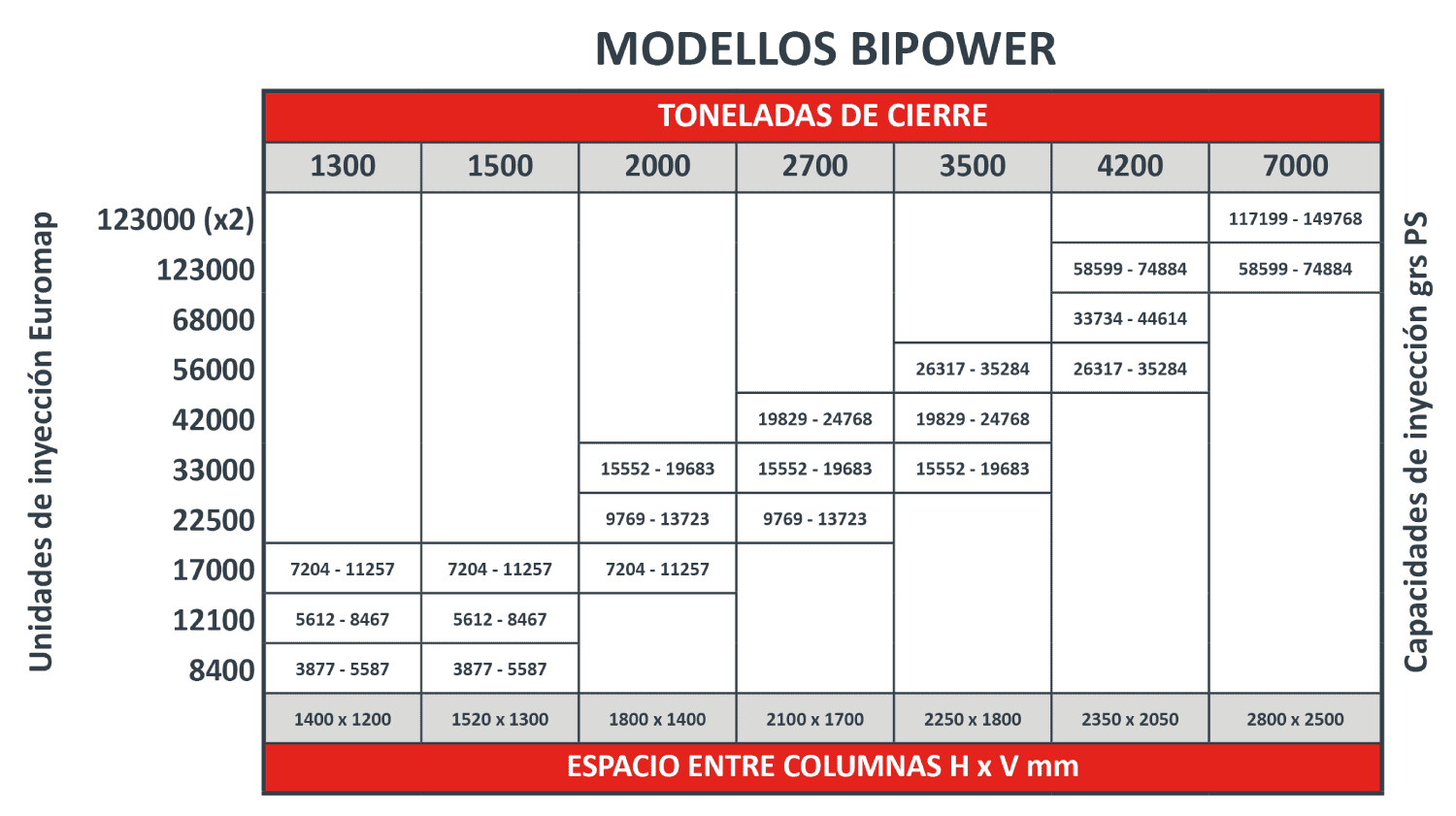

SUMARIO DE ESPECIFICACIONES MÁQUINAS BIPOWER

BIPOWER maquinas de inyeccion

Características

UNIDAD DE CIERRE Product-BiPower-Clamp_Injection-and-ALL-ONE-IMAGE-600px-2

  • Compacta unidad de cierre de dos platos de gran rigidez y mínima deformación
  • Plato móvil con sistema de cierre “hydroblock” en las columnas y pistones de cierre
  • Columnas cromadas
  • Configuración de platos Euromap o SPI
  • Palto móvil sobre patines generosos
  • Sistema de guiado plato móvil guiado linear y lateralmente
  • Control automático espesor molde
  • Sistema automático de lubrificación centralizado mediante bomba eléctrica
  • Tres perfiles de cierre de molde
  • Tres perfiles de apertura de molde
  • Cierre y apertura gobernada en anillo cerrado y válvula proporcional
  • Lectura digital de la posición del plato móvil con lectura en pantalla
  • Auto ajuste del espesor y fuerza de cierre
  • Lectura digital de la fuerza de cierre con lectura en pantalla
  • Dos perfiles de velocidad del extractor
  • Control fuerza de extracción
  • Lectura digital de la posición del extractor con lectura en pantalla
  • Control proporcional de la velocidad del extractor, con sobre posición con la apertura de molde
  • Extracciones repetitivas con control sobre velocidad y fuerza
  • Señal retorno extractor



UNIDAD DE INYECCIÓN

  • Unidad de inyección con doble cilindro
  • Motor de carga eléctrico controlado por inverter vectorial
  • Control del motor en anillo cerrado
  • Unidad de inyección sobre guías lineales
  • Movimiento de la unidad de inyección para fácil extracción y limpieza de husillo
  • Sistema de cambio rápido de cámara
  • Cámara bimetálica
  • Perfil de husillo universal, eficaz para la mayoría de los materiales termoplásticos, husillos especiales bajo demanda
  • Unida de inyección conducida por dos cilindros para asegurar el centraje de la boquilla
  • Resistencias cerámicas
  • Alarma de rango de temperaturas
  • Perfiles de velocidad y presión de inyección
  • Cambio a segunda presión mediante posición del husillo, presión hidráulica o tiempo
  • Lectura digital de la posición del husillo con lectura en pantalla
  • Perfil de rotación husillo ajustable
  • Retardo en rotación del husillo
  • Lectura digital de la contra presión con lectura en pantalla
  • Descompresión antes y después del recorrido del husillo
  • Programa de intrusión
  • Programa de auto purga
  • Tolva de acero inoxidable



SISTEMA HIDRÁULICO

  • Bomba de caudal variable, con anillo cerrado, caudal proporcional y control de presión
  • Lectura digital de la presión del circuito visible en la pantalla
  • Válvula proporcional para movimiento del plato
  • Monitorización del nivel de aceite, temperatura y eficiencia de filtros
  • Control de la temperatura del aceite
  • Electroválvula control agua refrigeración
  • Programa de pre calentamiento aceite
  • Circuitos independientes filtración y refrigeración de aceite
  • Refrigeración del aceite por intercambiador
  • Tanque con ventana para fácil limpieza
  • Control de nivel aceite óptico y por manómetro



INSTALACIÓN ELÉCTRICA

  • Componentes eléctricos recubiertos con protección IP55
  • Motores eléctricos con térmico de protección
  • Interruptor para prevenir que el armario eléctrico sea abierto en funcionamiento
  • Paro emergencia exterior para motores de las bombas, lubrificación y circuitos auxiliares
  • Fusibles y relés térmicos para controlar la calefacción de la cámara
  • Inverter vectorial para giro del husillo
  • Ventilador en armario eléctrico
  • Indicadores LED en válvulas solenoides
  • Circuitos eléctricos totalmente etiquetados
  • Conforme a normativas Euromap y UL



CIRCUITO DE REFRIGERACIÓN (Opcional)

  • Caudalímetros regulables independientemente, circuitos con indicación de temperatura y caudal (uno de los circuitos se utiliza para refrigerar la base de la tolva)



BANCADA

  • Bancada baja óptima para uso de robot
  • Insonorización del habitáculo bombas
  • Pies anti vibratorios
  • Bandeja recogida aceite lubrificación



 SEGURIDAD

  • Construidas bajo los requerimientos de la directiva de maquinaria 98/37/CE y sucesivas modificaciones
  • Todos los modelos CE están certificados por una organización europea certificadora
  • Cumplimiento del estándar europeo EN 201 y ANSI/SPI B151.1-2007
  • Protección de doble seguro de cierre de molde y paro de bomba
  • Protección de doble seguro de apertura de molde y para de bomba
  • Monitorización de la correcta operación de las seguridades eléctricas e hidráulicas
  • Tapa boquilla con seguridad eléctrica

Mando de control

CONTROL C-TOUCHBIPOWER Controller

  • Panel táctil con tecnología analógica resisitiva
  • Ergonómico, intuitivo y velozmente configurable
  • Programación mediante “arrastre de parámetros”. Fácil, intuitivo y rápido
  • Alta resistencia al impacto
  • Soporta alta temperatura y la humedad
  • Altos niveles de precisión utilizando una pantalla táctil y un lápiz táctil
  • Proceso de comunicación interna mediante “Fast Powerlink” basado en tecnología Ethernet
  • Configuración simple de “hardware” para aplicaciones especiales y complejas
  • Pantalla de 15” XG color, 1024 x 768 pixels
  • Monitor a color
  • Protección IP52
  • Conecxiones a máquina mediante Harting y protección IP65
  • Programa de auto calibración para todos los canales de entrada y sada
  • Teclado integrado
  • Pantalla para visionar la mayoría de los procesos
  • Contraseña de entrada de datos
  • Capacidad de idioma dual (p.e. Inglés/Español)
  • Contador de horas
  • Reloj perpetuo
  • Página especificaciones técnicas de la prensa
  • Página de secuencias de ciclos y alarmas
  • Tres niveles de cierre de molde con ajuste de velocidad y posición
  • Dos presiones de cierre de molde con los ajustes de las seguridades del molde
  • Moldes pre grabados
  • Señal de cierre de molde
  • Tres niveles apertura de molde con ajuste de velocidad y posición
  • Control anillo cerrado posición apertura molde
  • Temporizador de tiempo enfriamiento
  • Lectura de fuerza de cierre
  • Múltiples salidas extractor
  • Dos niveles de velocidad extractor
  • Retorno parcial del extractor durante extracciones repetitivas
  • Presión salida y retorno extractor ajustable
  • Interconexión extractor-noyos-válvula aire
  • Control velocidad inyección mediante anillo cerrado
  • Control presión por etapas
  • 10 etapas de velocidad de inyección con selección de perfiles
  • Cambio a presión mantenimiento, mediante presión o posición husillo
  • 10 etapas de presión con selección de perfiles
  • Descompresión antes y después de la inyección
  • Cinco etapas en anillo cerrado de rotación y velocidad del husillo con perfiles seleccionables
  • Auto ajuste del control de cojín
  • Control de velocidad y presión ajustables de los movimientos del carro de inyección
  • Programa calcula automáticamente el cojín requerido según el material utilizado
  • Temperatura de la cámara con control PID
  • Programa auto regulable temperaturas del cilindro
  • Reloj semanal para encendido apagado calefacción del cilindro con tres salidas adicionales
  • Control de Calidad (20 parámetros) con visualización en pantalla de los últimos 200 ciclos en un gráfico
  • Control de producción
  • Gráficos de alta resolución de presiones reales, velocidad y posición husillo y presión en cavidad
  • Pueden salvarse en gráficos curvas de los diferentes parámetros
  • Zoom
  • Puntos de control en pantalla
  • Índice de flujo
  • Página de memorias
  • Puede trabajar con gráficos u otros tipos de impresora
  • Página muestra alarmas en curso, con descripción e instrucciones de restablecimiento
  • Estado real de la máquina (salidas i entradas analógicas) alarmas en tiempo real
  • Histórico de eventos, posibilidad de ver los últimos 200
  • Página de diagnóstico para entradas digitales I/O analógicas
  • Funciones auto ajustables para entradas y salidas analógicas
  • Archivo interno para más de 500 moldes
  • Interface USB

Smart Energy

OPCIÓN SMART ENERGYSE-Savings-with-Cabinet-600px

La opción Smart Energy incorpora un variador de las RPM al motor eléctrico, en control a anillo cerrado entre el driver y la bomba de caudal variable. En este caso se optimizan las RPM del motor con el desplazamiento de la bomba, para suministrar el caudal requerido de aceite en la combinación más eficiente posible. Con esta variable optimización del motor/combinación de bomba conseguimos la máxima eficiencia en todas las fases del proceso, importantes ahorros energéticos en todos los momentos del ciclo, muy notables en los tiempos de enfriamiento. Durante estas fases el motor eléctrico puede descender a las 400 RPM con el consiguiente ahorro energético. Los beneficios de la opción Smart Energy son:

  • Consumo energético casi tan bajo como una máquina totalmente eléctrica (dependiendo del tipo de ciclo)
  • Bajo nivel de ruido, también similar al de máquinas eléctricas
  • Mayor precisión en los tiempos de respuesta en las necesidades de disponer de presión hidráulica
  • Incrementar la vida útil del aceite
  • Reducción de las necesidades de refrigeración del aceite
  • Alargar la vida de los componentes hidráulicos

Opciones

OPCIONES DISPONIBLES PARA SERIE BIPOWER

  • Martinetes PM/PF
  • Válvulas aire PM/PF
  • Válvula proporcional para extractor hidráulico
  • Interface E17
  • Adaptador para E12
  • Interface robot E67
  • Interface robot integrado
  • Husillos especiales (Resistentes a corrosión, barrera mezclador, Baja compresión, etc)
  • Cámaras especiales (Resistentes a corrosión, de alta resistencia)
  • Mantas para cámara
  • Punteras especiales
  • Boquillas alargadas
  • Zona adicional para boquilla
  • Válvulas secuenciales hidráulicas
  • Válvulas secuenciales neumáticas
  • Boquillas hidráulicas perno rotante
  • Boquillas hidráulicas aguja
  • Cámaras calientes integradas
  • Interface transductor presión molde
  • Interface inyección a gas
  • Interface conexión de datos
  • Interface monitorización procesos RJG
  • Pintura especial
  • Caudalímetros adicionales
  • PVC Kit
  • FMC® Kit
  • Refrigeración boca tolva
  • Salidas de corriente
  • Señal colorímetro
  • Fotocélulas
  • Acumulador en inyección
  • Platos magnéticos
  • Bridas hidráulicas para molde
  • Mesa rotativa
  • Tele servicio AMICO

Mercados

PRINCIPALES APLICACIONES DE LA SERIE BIPOWER BiPower-Secondary-Product-Collage-500x250px2

  • Piezas grandes generales
  • Automoción
  • Construcción
  • Industrial
  • Accesorios
  • Hogar
  • Aeroespacial
  • Moldeo técnico
  • Contenedores
