NOVA ST Máquina de inyección con servo hidráulica



TECNOLOGÍA CON SERVO MOTORES Y RODILLERA

Ergonómica • Eficiente • Versátil

Características del control MOTUS

Las máquinas NOVA sT Series con rodillera de 5 puntos, equipadas con servo bombas hidráulicas, están disponibles en 180-, 250-, 330-, 400- y 500 toneladas de fuerza de cierre.

Una característica importante de las soluciones servo de Negri Bossi, es la implantación de servo bombas gemelas (única en el modelo sT180). Aunque no sean la solución más económica, las bombas dobles permiten la operación simultánea de diversas funciones como el extractor y los martinetes hidráulicos durante el movimiento de cierre, sin penalizar el ciclo de la máquina. La eficacia energética es uno de los objetivos en el diseño de la máquina y el motivo de montar la más novedosa tecnología de servo bombas.

NOVA ST Máquina de inyección con servo hidráulica

La unidad de inyección con capacidades (g/PS) de 268 hasta 4400. Las máquinas NOVA sT están equipadas en la versión estándar, con:

  • MOTUS, el primer “verdadero” control Multi touch
  • Unidad de cierre Smart Flex con un generoso espacio entre columnas capaz de albergar moldes de gran tamaño
  • El plato móvil sobre guías lineales para un excelente paralelismo y un bajo consumo energético
  • Carrera de extractor generosa
  • Unidad de inyección muy robusta con sistema rápido de extracción de husillo
  • Servo motor de gran eficiencia para el sistema de bombas
  • Sistema AMICO para el servicio remoto

Especificaciones

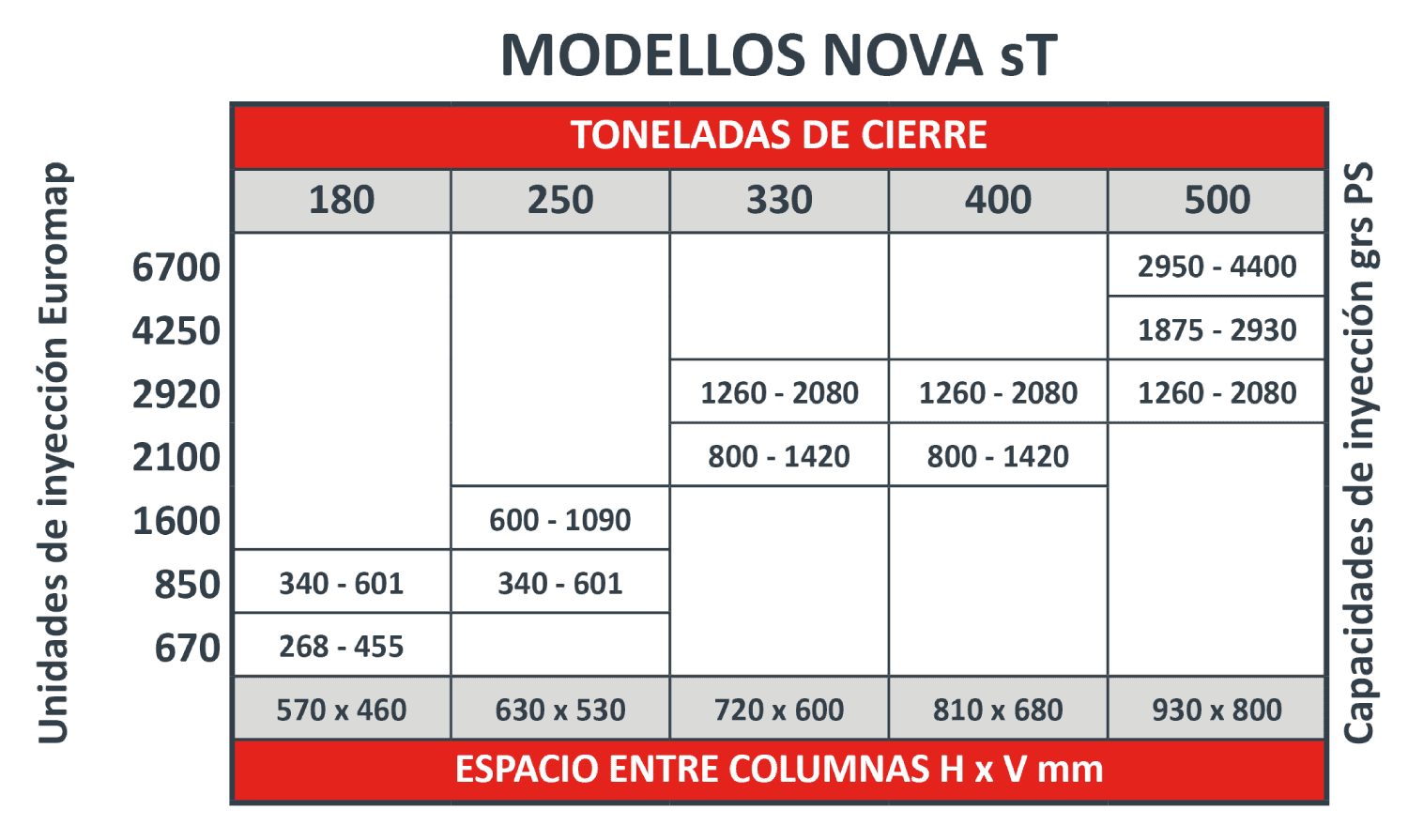

RESUMEN CARACTERÍSTICAS NOVA sT MÁQUINA DE INYECCIÓN SERVO HIDRÁULICA

RESUMEN CARACTERÍSTICAS NOVA sT MÁQUINA DE INYECCIÓN SERVO HIDRÁULICA

Características

UNIDAD DE CIERREProduct-NOVA-Clamp_with2-Bearings-600px

  • Rodillera de 5 puntos
  • Platos según Euromap o SPI
  • Columnas cromadas
  • Platos sobre guías lineales
  • Control de peso de molde
  • Lubrificación centralizada mediante bomba eléctrica
  • Tres perfiles de velocidad de cierre de molde
  • Tres perfiles de velocidad de apertura de moldes
  • Apertura y cierre regulado por anillo cerrado mediante válvula proporcional
  • Lectura digital de la posición en pantalla
  • Autoajuste de la fuerza de cierre y del grosor del molde
  • Pantalla de control digital
  • Lectura de la fuerza de cierre en el monitor
  • Dos perfiles velocidad del extracto
  • Control de la fuerza del extractor
  • Lectura digital de la posición del extractor en la pantalla
  • Repetición de la extracción con control de velocidad y presión
  • Extractor con control de velocidad proporcional, con sobre posición de movimientos en los modelos de ST 250 a sT 500 (Opcional en el modelo sT 180-850)
  • Señal de retorno de extractor
  • Múltiples y libres programaciones de martinetes hidráulicos

Product-NOVA-Injection1-400px



UNIDAD DE INYECCIÓN

  • Unidad de inyección con cilindro hidráulico en línea
  • Unidad de Inyección sobre guías lineales
  • Fácil desmontaje del husillo para su cambio o limpieza
  • Sistema de cambio rápido de plastificador
  • Perfil estándar del husillo apto para la mayoría de los termoplásticos
  • Cámara bi metálica
  • Husillo nitrurado
  • Alarma para temperaturas
  • Perfiles de velocidad y presión de inyección
  • Cambio a presión de mantenimiento mediante posición de husillo, presión hidráulica o tiempo
  • Lectura digital de la posición del husillo en pantalla
  • Velocidad de rotación del husillo ajustable
  • Retardo en la rotación del husillo
  • Perfiles ajustables de contra presión
  • Lectura digital de la contra presión en pantalla
  • Descompresión antes y después de la carrera del husillo
  • Programa de intrusión
  • Programa de auto purgación
  • Tolva de acero inoxidable



SISTEMA HIDRÁULICO

  • NOVA sT Hydraulic DiagramBomba de caudal fijo con servo motor y KEB drive con control P/Q (modelo sT180-850)
  • Dos bombas con caudal fijo con servo motor y motor Baumuller con control P/Q (modelos desde ST250 hasta ST500)
  • Sobre posición del extractor durante la apertura ( modelos desde ST250 hasta ST500)
  • Una segunda servo bomba opcional, la cual permite movimientos simultáneos y la operación de la válvula durante la inyección (modelo sT180—670)
  • Una segunda servo bomba opcional que permite la actuación de la válvula durante la inyección ( modelos desde sT250 hasta sT500)
  • Lectura digital de la presión del circuito hidráulico en pantalla
  • Visualización del nivel de aceite, temperatura y del filtro de bloqueo
  • Sistema de control de la temperatura del aceite
  • Refrigeración automática del agua mediante electroválvula
  • Programa de precalentamiento del aceite
  • Filtro de aceite en la bomba y/o circuito de retorno
  • Intercambiador para la refrigeración del aceite
  • Medidor de aceite



SISTEMA ELÉCTRICOProduct-NOVAST-ElectricCabinet-400px

  • • Servo motor
  • • Botón de arranque con fusible
  • • Interruptor principal con conexión para prevenir la apertura del armario eléctrico cuando la prensa está activada
  • • Fusibles y relés estáticos que controlan la calefacción del plastificador
  • • Ventilador para la refrigeración del armario eléctrico
  • • Indicadores LED en válvulas solenoide
  • • Estándar eléctricos Euromap o UL



CIRCUITO DE REFRIGERACIÓN

  • Caudalímetros con circuitos independientes con indicador de la temperatura del agua e indicación del caudal ( un circuito se utiliza para la refrigeración del cuello de la máquina, los circuitos restantes son para la refrigeración del molde)



BASE

  • Acceso a la descarga de piezas por tres partes
  • Paneles aislantes del motor-bomba
  • Orificios para anti vibradores
  • Bandeja recogida aceite lubricante



SEGURIDADES

  • Construido según normas de Machinery Directive 2006/42/CE y las posteriores modificaciones
  • Todos los modelos están certificados por la European certification Organisation
  • Los productos cumplen con las normas European Standard EN 201 y ANSI/SPI B151.1-2007
  • Rejas de protección con conexión para parado de motor y bomba
  • Monitorización del correcto funcionamiento de las seguridades hidráulicas y eléctricas
  • Protección de boquilla inter conectada

Mando de control

MOTUS MULTI-TOUCH CONTROLLER

La serie de máquinas NOVA está equipada con el Motus, el primer “verdadero” control Multi touch. Sus características son:

  • Navegación Gesture innovadora con funciones “swipe, scroll y zoom”
  • Joystick virtual para movimientos de los ejes basado en la navegación gesture (pendiente de patente)
  • Moderno diseño, ligero, al estilo “Smartphone”
  • Interface personalizable
  • Secuenciador para crear ciclos especiales
  • Funciones de búsqueda veloces para modificación y análisis de los parámetros, también en forma gráfica
  • Nueva modalidad de funcionamiento en fases y en producción
  • Función alarmas intuitiva, para una gestión más eficaz del problema
  • Pantalla Multi-touch a color de 21.5”, tecnología TFT LC con resolución 1920X1080
  • Conexiones Power Link bus basada en la tecnología Ethernet a tiempo real
  • Transmisión de datos segura, silenciosa y rápida, con una velocidad de comunicación de < 2 ms
  • RFID (Radio-frequency identificación) para acceso externo

Sistema ST Servo bomba

SISTEMA SERVO BOMBA

NOVA-ST-SERVO-PUMP-SYSTEM-2NOVA sT está equipado por un servo motor con bomba de caudal fijo, utilizando la última tecnología de los más famosos proveedores como Rexroth, KEB y Baumaller. Los beneficios de este sistema son varios y ofrecen una total eficacia, algunos de los más importantes son:

  • Procesos mejorados que controlan la reducción de los descartes
  • El bajo consumo implica un menor requerimiento d refrigeración
  • Menos ruidosa creando así un mejor ambiente de trabajo
  • Más duración del aceite, más duración de los componentes hidráulicos y menor mantenimiento

Estas mejoras combinan para obtener un proceso de producción más efectivo. Esto, combinado con un software de optimización energética de Negri Bossi, aporta al usuario una excelente eficacia energética, una reducción del consumo de energía y un proceso de manufacturación más económico.

NOVA sT Energy Consumption Chart 1

Un análisis del consumo de energía durante diversas fases de un ciclo habitual, muestra que la solución servo bomba produce un resultado superior comparado con los sistemas hidráulicos tradicionales. El siguiente es un ejemplo que muestra como la NOVA sT aporta al cliente importantes ahorros energéticos.

NOVA sT Energy Consumption Chart 2

Nivel de ruido mucho más reducido el cual se traduce en un mejor ambiente de trabajo.

Opciones

OPCIONES DE MÁQUINA DISPONIBLES PARA NOVA sT

  • Martinetes MP/FP
  • Válvula aire MP/FP
  • Válvula proporcional para el extractor hidráulico
  • Una segunda servo bomba para permitir movimientos simultáneos y el funcionamiento de válvulas durante la inyección (modelo sT180-670)
  • Una segunda servo bomba para permitir el funcionamiento de válvulas con mantenimiento de la presión durante la inyección (modelos sT250 hasta sT500)
  • E17 Interface
  • Adaptador de enchufe E12
  • Robot Interface E67
  • Robot interface integrado
  • Husillo especial (resistente al desgaste y a la corrosión, mezclador, barrera, baja compresión, etc.)
  • Cámara especial (resistente a la corrosión y al desgaste)
  • Barrera
  • Diseño especial de la puntera
  • Boquilla largada
  • Zona adicional para las boquilla
  • Válvulas hidráulicas de molde
  • Válvulas neumáticas de molde
  • Boquilla hidráulica (Aguja)
  • Boquilla hidráulica (bola)
  • Transformador(es)
  • Cámaras calientes integradas
  • Transductor presión en molde
  • Inyección de gas interface
  • Registro de datos interface
  • Proceso de monitorización RJG interface
  • Pintado especial
  • Caudalimetros adicionales
  • Cuello de refrigeración de tolva con annillo cerrado
  • Incremento de la altura del molde 100mm
  • PVC Kit
  • Thermoset Kit
  • FMC® Kit*
  • LSR kit
  • Bases de enchufes
  • Consentimiento coloreador
  • Fotocélula
  • Bandeja de salida piezas direccionables
  • Motor de carga eléctrico
  • Acumuladores de inyección
  • Platos magnéticos
  • Enganches hidráulicos para moldes
  • Mesa rotativa
  • Servicio de teleasistencia AMICO

Mercados

APLICACIONES DE MERCADO DE NOVA sTNOVA-Secondary-Product-Collage-500x250px

  • Generalmente piezas pequeñas
  • Generalmente piezas medianas
  • Automóvil
  • Construcción
  • Industrial
  • Electrodomésticos
  • Hogar
  • Aeroespacial
  • Eléctrico y telecomunicaciones
  • Moldeo técnico
  • Embalaje
  • Bebida y comida
  • Contenedores
  • Tapones
